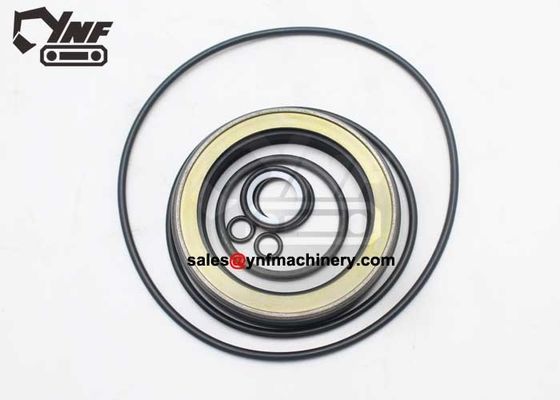

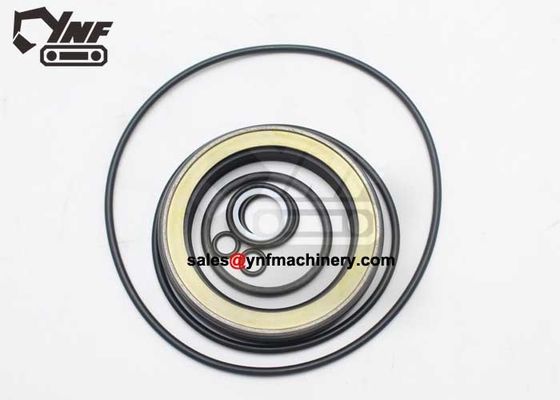

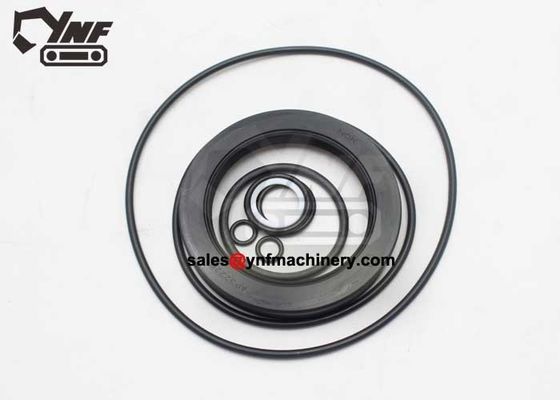

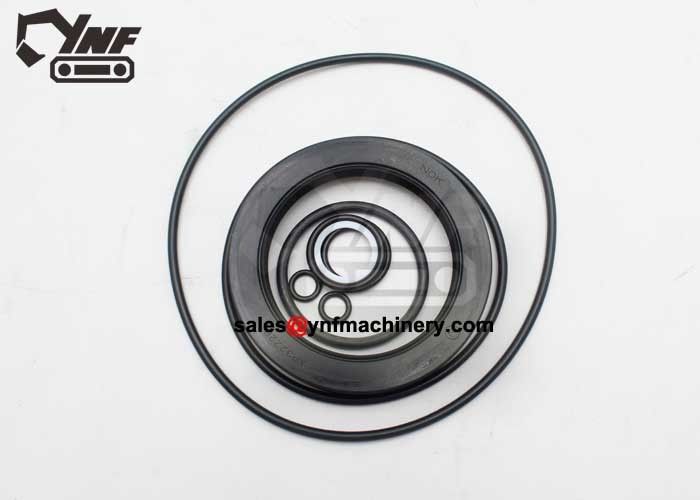

PZE-5B-2020-130F3A-4430B NACHI掘削機用水力ポンプの水力ポンプ修理シールキット
PZE-5B-2020-130F3A-4430B 水力ポンプ修理シールキット
,エグババター 液圧ポンプ 修理 シール キット
NOK 品質 PZE-5B-2020-130F3A-4430B NACHI掘削機用水力ポンプ用水力ポンプ修理シールキット
| ピストンポンプ | PZE-5B-2020-130F3A-4430B |
| 製品名 | 水力ポンプ修理シールキット |
| ピストンブランド | NACHI 掘削機 水力ピストンポンプ |
PZ-4/6B-* 部品番号 部品名 PZ-4B PZ-6B 意見 サイズ Q'ty サイズ Q'ty 30 オイルシール TCN-507212 1 TCN-659013 1 N.O. K 34 O-ring NBR-90 G85 1 NBR-90 G85 1 JIS B 2401 35 O-ring NBR-90 G105 1 NBR-90 G135 1 JIS B 2401 36 O-ring NBR-90 G155 1 NBR-90 G200 1 JIS B 2401 37 O-ring NBR-90 G50 1 NBR-90 G65 1 JIS B 2401 38 O-ring NBR-90 P36 1 NBR-90 P41 1 JIS B 2401 39 O-ring NBR-90 P16 1 NBR-90 P16 1 JIS B 2401 40 O-ring NBR-90 P14 3 NBR-90 P14 3 JIS B 2401 41 O-ring NBR-90 P9 1 NBR-90 P10 1 JIS B 2401 42 O-ring NBR-90 P8 5 NBR-90 P8 8 JIS B 2401 43 Backup ring T2-P16 1 T2-P16 1 JIS B 2407 List of Sealing Parts (Kit Model Number 4B : PZAS-104100, 6B : PZBS-106000) *潤滑口がGPF3/8に変更されました (2008年5月より) パンプモデル番号 設置モデル番号PZ-2B IHM-44-10 PZ-3B PZ-5B PZ-6B IHM-55-10 PZ-4B PZM-4-10 脚のマウントキット: 設置方法に関する情報は,ページC-12とA-34を参照してください. フレンズキット モデル番号 適用可能なポンプ モデル番号 フレンズ 部品番号 Bolt Washer O-ring IHF -4-T-20 PZ-2B-35/45 IH03J-100100 1 TH-10×55 4 WS-B-10 4 NBR-90 G40 1 IHF -5-T-20 PZ-3B-70 IH03J-100120 1 TH-12×55 4 WS-B-12 4 NBR-90 G50 1 PZF-4-T-10 PZ-4B-100 IH03J-100160 1 TH-12×60 4 WS-B-12 4 NBR-90 G60 1 IHF -7-T-10 PZ-5B-130 IH03J-100200 1 TH-12×60 4 WS-B-12 4 NBR-90 G75 1 PZF-6-T-10 PZ-6B-180/220 IH03J-100240 1 TH-16×75 4 WS-B-16 4 NBR-90 G85 1 OUT Flange Plug Flange Part No. Bolt Washer O-ring IH03J-100060 1 TH-10×50 4 WS-B-10 4 NBR-90 G30 1 TPHA-1/4 1 IH03J-100080 1 TH-10×50 4 WS-B-10 4 NBR-90 G35 1 TPHA-1/4 2 IH03J-100080 1 TH-10×50 4 WS-B-10 4 NBR-90 G35 1 TPHA-1/4 1 IH03J-100120 1 TH-12×60 4 WS-B-12 4 NBR-90 G50 1 TPHA-1/4 1 IH03J-100120 1 TH-12×60 4 WS-B-12 4 NBR-90 G50 1 TPHA-1/4 1 Piping Flange Kit Note 1. 寸法についてはC-11ページを参照. 2.Oリングの材料と硬度はJIS B2401に適合する. 3.緊縮トルクに関する詳細についてはC-11ページを参照.
